Logan Oil Tools по праву считается экспертом в нефтегазовой отрасли. Компания поставляет на рынок качественное и эффективное скважинное оборудование с 1971 года.
Ассортимент выпускаемой продукции непрерывно расширяется, а специалисты Logan Oil Tools неустанно работают над совершенствованием предлагаемых решений.
Ловильный инструмент наружного захвата
Овершоты
Овершоты — универсальный ловильный инструмент, используемый в отрасли нефтегазодобычи. Они предназначены для захвата, извлечения и освобождения различных типов инструментов. Овершоты выигрывают на фоне прочих типов ловильных инструментов за счет простоты, надежности и прочности своей конструкции.
[su_spoiler title=»Овершоты для насосных штанг серии 10″]
Компактные прочные овершоты для насосных штанг. Предназначены для захвата и извлечения штанг, муфт и прочих предметов из колонны. Состоит из верхнего переводника, корпуса, захвата и направляющей. Спиральный захват и фрезерная направляющая используется для извлекаемых предметов, диаметр которых близок к максимальному диаметру захвата. Корзиночный захват, корзиночное устройство управления и стандартная направляющая применяется для извлекаемых предметов, диаметр которых значительно меньше максимального диаметра захвата овершота.[/su_spoiler]
[su_spoiler title=»Овершоты для насосных штанг серии 20″]
Овершоты для коротких вылавливаемых элементов. Используются, когда диаметр извлекаемого инструмента слишком мал для извлечения при Помощи стандартного овершота. Состоит из верхнего переводника, корпуса, устройства управления и корзиночного захвата.[/su_spoiler]
[su_spoiler title=»Гидравлические освобождающиеся овершоты»]
Освобождающиеся овершоты для работы в горизонтальных скважинах. Предназначены для ловли и извлечения без вращения застрявших бурильных инструментов при горизонтальном бурении, в случаях, когда стандартное вращение не может использоваться для освобождения инструмента.[/su_spoiler]
[su_spoiler title=»Овершоты серии 70″]
Овершоты для очень коротких вылавливаемых элементов. Используются для ловли в скважине инструментов/труб малого диаметра, диаметр которых не позволяет использовать стандартных овершот. Устройство управления захвата находится не под корзиночным захватом, а над ним, что позволяет захвату расположится в самом низу корпуса и крепко захватывать и извлекать инструменты с очень маленьким диаметром. Овершот малого диаметра серии 70 состоит из верхнего переводника, корпуса, устройства управления и корзиночного захвата.
[/su_spoiler]
[su_spoiler title=»Освобождающиеся овершоты с промывкой серии 150″]
Освобождающиеся овершоты со спиральным или корзиночным захватом.
Три главных составляющих внешних элемента: верхний переводник, воронка корпуса и направляющая. Внутреннее устройство и уплотняющие детали подбираются в соответствии с диаметром улавливаемого инструмента. Каждая комплектация спроектирована под максимальный диаметр захвата.
Если диаметр улавливаемого инструмента близок к максимальному диаметру улавливания овершота применяется спиральный захват, управляющее устройство спирального захвата и пакер типа А. Корзинный захват, пакер с фрезерующим торцом или контроллер корзинного захвата применяется, если диаметр инструмента значительно меньше максимального диаметра улавливания овершота (стандартно 1/2″).
Подробнее
[/su_spoiler]
[su_spoiler title=»Овершоты с боковым замком серии 160″]
Овершоты для вылавливания кабелей (канатов). Данный овершот рекомендуется для вылавливания инструментов, предназначенных для ударно-канатного бурения или электрических кабелей в обсаженных скважинах. Овершот с боковым замком опускается в скважину на насосно-компрессорной трубе или буровой трубе. Кабель вводится инструмент после открытия замка сбоку камеры. Как только кабель будет в нужной позиции, замок возвращается на место. При этом устраняется необходимость обрезать кабель и исключен риск запутывания кабелей, если их в скважине два.
[/su_spoiler]
[su_spoiler title=»Свинцовая скважинная печать»]
Это эффективный инструмент, который применяется для определения габаритов, конфигурации, условий и расположения верхнего торца предмета, который необходимо извлечь из скважины.
Корпус скважинных печатей изготовлен из высокопрочной легированной стали и имеет специальную вставку из мягкого свинца на нижнем торце. Все скважинные печати (кроме печатей, соединяющихся с использованием насосной штанги) имеют желоб, предназначенный для промывки верхней части извлекаемого предмета перед пуском печати. Предусмотрены также свинцовые печати без желоба. Наружный диаметр свинцовой части варьируется от 1 до 12 ¼ дюймов. Дополнительные размеры — по требованию.
[/su_spoiler]
[su_spoiler title=»Ловильные колокола»]
Простые устройства для извлечения инструмента из скважины.
Ловильные колокола Logan — это самые простые внешние инструменты внешнего захвата, сконструированные для извлечения инструмента из ствола скважины. Колокола изготавливаются по техническим требованиям заказчика и разделяются на два типа. Ловильный колокол типа А и Ловильный колокол типа В.
Тип А
Ловильные колокола типа А включают внутреннюю направляющую с плоским гладким концом или с воронкой.
Тип В
Нижняя часть ловильных колоколов типа В имеет резьбу под стандартную направляющую воронку или отводной крюк (на выбор).
[/su_spoiler]
Ловильный инструмент внутреннего захвата
[su_spoiler title=»Внутренние освобождающиеся труболовки, захватывающие по замкнутому контуру»]
Труболовки внутренние освобождающиеся предназначаются для захвата изнутри и подъема труб всех размеров. Можно использовать вместе с резцами для операций для внутренней фрезеровки, резания и вытягивания. Равномерно распределяя нагрузку вдоль длинной вертикальной секции упущенного в скважину предмета они отвечают за принудительный внутренний захват без риска повреждения предмета, оставленного в скважине. Составляющие элементы внутренней освобождающейся труболовки: корпус, муфта (цельная с корпусом), плашки, центратор, стопор, предохранительное кольцо, фрикционный блок, стопорный винт и стопорное устройство, гайки-фрезера. Также возможна поставка переводниковых, скругленных и скошенных гаек. Типы и размеры верхних муфт зависят от технических требований заказчика. Конструкция внутренней освобождающейся труболовки может немного отличаться в зависимости от выбранного размера. Труболовки для бурильных или насосно-компрессорных труб, диаметр которых составляет четыре дюйма и выше, используют фрикционные блоки в качестве механизма фрикционного зажима. Труболовка подсоединяется к нижней части ловильной колонны во втянутом положении, верхние и нижние концы плашек зацепляются за проушины на корпусе и центраторе. Втянутые плашки не захватывают трубу, в то время, как труболовка спускается в скважину.[/su_spoiler]
[su_spoiler title=»Стандартные внутренние освобождающиеся труболовки»]
Труболовки внутренние освобождающиеся стандартные предназначены для внутреннего захвата, легкого поднятия и извлечения инструмента/труб различного размера из скважины. Данный прочный, эффективный и относительно недорогой инструмент может использоваться вместе с другим оборудованием, например, с комплектом уплотнений для бурильной колонны и внутренними труборезами.
Конструкция состоит из: оправки, захватного механизма, расцепного кольца и закругленного наконечника. Тип и размеры верхнего соединения зависят от требований заказчика.
Оправка может быть утопленного типа (гладкая) или с выступом (заплечиком). Гладкая оправка используется для полного захождения в инструмент. Оправки с выступом обеспечивают надежную посадку в верхней части инструмента. Шпиндель изготовлен из высокопрочной легированной стали со специальной термической обработкой. Нижний конец имеет резьбу для накручивания закругленного наконечника, или наконечников-фрезеров, с переводником или с поперечным сечением.
Подробнее [/su_spoiler]
[su_spoiler title=»Сегментные внутренние труболовки с грейфером»]
Сегментный комплект плашек увеличивает эффективность работы труболовок за счет расширения диапазонов захвата, превышающих максимальные лимиты, предусмотренные стандартным цельным захватом. Сегментный (плашечный) захват труболовки включает в себя следующие компоненты: корпус захвата, восемь плашек захвата, два стопорных кольца, шесть винтов стопорных колец, шесть вкладышей стопорных колец и шестнадцать винтов плашек захвата.[/su_spoiler]
[su_spoiler title=»Труболовки внутренние освобождающиеся для колонн»]
Конструкция внутренних освобождающихся труболовок для колонн может применяться во всех исполнениях захватов производства Logan oil tools для труб всех размеров. Комплект специальных узлов, закреплённый в нижней части труболовки при помощи переводниковой гайки обеспечивает циркуляцию через труболовку.[/su_spoiler]

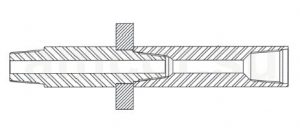

[su_spoiler title=»Комплекты стопорных переводников»]
Стопорные переводники освобождающихся труболовок – это вспомогательные элементы, используемые в случае трансформации освобождающихся труболовок со скрытыми оправками в труболовки с заплечиком. Монтаж комплекта осуществляется в верхней части отправки в муфте с внутренней конической замковой резьбой и применяется в случае если требуется или рекомендуется принудительный останов. Увеличение диаметра заплечика осуществляется за счет добавления стопорного кольца. Все стопорные кольца изготавливаются с левосторонней резьбой.[/su_spoiler]
[su_spoiler title=»Труболовки внутренние освобождающиеся для пакеров»]
Специально разработаны для извлечения разбуриваемых полнопроходных пакеров из обсадной колонны. При наличии соответствующей инструмент может осуществлять фрезеровку пакера, если в этом есть необходимость. Извлекаемый инструмент можно освобождать и захватывать повторно, возможно использование вместе с узлом яса. Ловильный инструмент для подъема пакеров включает в себя следующие элементы: верхняя муфта, оправка и плашки. По запросу возможна поставка резьбовой пробки с покрытием из карбида вольфрама.[/su_spoiler]
[su_spoiler title=»Конические метчики ловильные»]
Конические метчики ловильные –самые простые и максимально рентабельные ловильные инструменты внутреннего захвата, основной функцией которых является подъем и извлечение предмета, оставленного в скважине. Доступны различные длины, размеры и соединения в соответствии с требованиями заказчика.
Ловильные метчики отливаются в качестве цельного элемента из высококачественного сплава, повышенная прочность достигается за счет термической обработки. Предусмотрено два типа метчиков ловильных: простой и с юбкой.
Подробнее [/su_spoiler]
Ловильный инструмент для мелких предметов в бурении
Шламометаллоуловители
[su_spoiler title=»Шламоуловитель внутренний магнитно-лепестковый»]
Инструмент прост в использовании и предназначен для извлечения металлических обломков из скважины. Специальная конструкция позволяет эффективно извлекать мелкие предметы такие, как шарошки долота, клинья, ручные инструменты и цепи с крюками. Составляющие компоненты: верхний переводник, камера, кольцевой фрезер типа А, верхняя и нижняя ловушки. Короткие лепестки верхней ловушки спроектированы для захвата образцов породы, разрезанных кольцевым фрезером. Комбинация коротких и длинных лепестков нижней ловушки используется для подъема и извлечения породы и металлических обломков. Обе ловушки свободно вращаются в пределах кольцевого фрезера.[/su_spoiler]
[su_spoiler title=»Шламоуловитель с обратной промывкой»]
Используя принцип обратной циркуляции жидкости, шламоуловители с обратной промывкой, использующие принцип обратной циркуляции, разработаны для извлечения мелких предметов различных типов из скважины. Функция слива в инструменте исключает подъем с сифоном. Обратная промывка доступна, даже в случае, если инструмент оборудован магнитным вкладышем.
Компоненты шламоуловителя с обратной промывкой: переводник, верхний переводник, камера, кольцевой фрезер типа А и простой шламоуловитель. Переводник разработан для упрощения использования и хранения стального сбрасываемого шара. По запросу возможна поставка комплектов с двумя шламоуловителями.
Подробнее[/su_spoiler]
[su_spoiler title=»Универсальный шламолоуловитель с обратной промывкой»]
Универсальный шламолоуловитель с обратной промывкой аналогичен обычному шламоуловителю с обратной промывкой. Уникальность заключается в комплекте полнопоточных клапанов, обеспечивающих продолжительную циркуляцию через центр, которая исключает возможность закупоривание и загрязнения глиной и мусором во время работ в скважине. Компоненты универсального шламоуловителя с обратной промывкой: переводник, верхний переводник, камера, комплект полнопоточных клапанов, фильтр, кольцевой фрезер типа А и верхняя и нижняя ловушки. Переводник предусмотрен для простоты обращения и хранения стального падающего шарика. Комплект полнопоточных клапанов включает: стальной шарик, седло шарика, фиксатор седла шарика, четыре срезных чек и уплотнительное кольцо. Вспомогательное оборудование: три типа кольцевых фрезеров для всех полнопоточных шламоуловителей с обратной промывкой: тип А, тип В, и тип С. Замена обоих комплектов уловителей на магнитный вкладыш позволяет трансформировать универсальный шламолоуловитель с обратной промывкой в магнитный уловитель.[/su_spoiler]
[su_spoiler title=»Шламолоуловитель со сварным кожухом»]
Шламометаллоуловитель Logan со сварным кожухом — это вспомогательный инструмент, который предотвращает оседание шлама от фрезерования или буровых работ, которые слишком тяжелы для циркуляции, на дне скважины.
Подробнее[/su_spoiler]
[su_spoiler title=»Узлы шламоуловителей»]

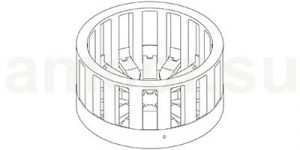

Длинные и короткие лепестки узла шламоуловителей чередуются практически до самого центра корзины и образуют плотно прилегающую емкость, основная функция которой: удерживание шлама небольшого размера. Лепестки легко заменяемы и не требуют больших затрат.[/su_spoiler]
[su_spoiler title=»Магнитный ловитель»]
Данный инструмент предназначен для ловли и подъема со дна скважин небольших металлических предметов неправильной формы (фрезерная стружка, шарошки долота, резаки, подшипники, клинья, болты ключей, ручные инструменты), которые, в большинстве случаев, нельзя захватить стандартным способом. Отличительная особенность конструкции заключается в широких промывочных отверстиях, из которых вымывается стружка и другой мусор, способный помешать контакту с магнитом. Доступны различные типы направляющих для всевозможных вариантов применения в процессе ловильных работ. Составляющие компоненты ловильного магнита: корпус, встроенный кожух, встроенная полюсная пластина, магнитный элемент и типовая направляющей воронки для промывки.[/su_spoiler]
[su_spoiler title=»Сверхмощный магнит для удаления металла из бурового раствора»]
Магнит для удаления металла из бурового раствора — это наиболее эффективное средство для улавливания и извлечения металлических частиц из бурового раствора, которые прошли через вибрационное сито. Сверхмощный магнит улавливает все намагниченные металлы. Магнит необходим в первую очередь во время проведения фрезеровочных работ для удаления фрезерной стружки и лома, которые могут повлечь износ и повреждение насосов и другого оборудования. Лаконичная и простая конструкция не требует применения лотков, ворот и прочего дополнительного оборудования.[/su_spoiler]
Бурильный, фрезерный и режущий инструмент
Торцевые фрезы
Торцевые фрезы – твердосплавленные фрезы с частицами карбид вольфрама, способными фрезеровать опущенный в скважину предмет, который не извлекается традиционными ловильными методами.
Резьбовой переводник с воронкой
Устанавливается над долотом для улавливания крупного шлама. Имеет съемную манжету.
Перепускной переводник
Переводник с перепускным клапаном. Чаще всего устанавливается выше забойного двигателя.
Гидравлические наружные труборезы
Инструмент, который позволяет быстро и качественно произвести обрезку труб.
Не вращающийся стабилизатор с фиксированными лопастями
Применяется для предотвращения повреждения стенок скважины.
Скребок для чистки обсадных труб
Очищает внутренние поверхности обсадных труб.
Пластыри обсадной колонны со свинцовым наполнителем
C их помощью можно произвести ремонт поврежденного участка обсадной колонны без ограничения отверстия трубы.
Гидравлический и трубчатый канатные ясы
Применяются по отдельности или совместно при выполнении работ по заканчиванию скважин.
«Гибкие ударные штанги»
Гибкие ударные штанги
Различные варианты сборок ударных штанг Logan Oil Tools для канатного бурения.
Т-образное зажимное приспособление для тросов
Надежное зажимное устройство для тросов диаметром до 17/32″.
Силовые вертлюги
Силовые вертлюги широко используются для выполнения сложных бурильных работ, капитального ремонта скважин, ловильных операций и др.
Силовой вертлюг с подшипником 85 тонн
Компактный экономичный вертлюг с подшипником.
Силовой вертлюг с подшипником 120 тонн
Мощный вертлюг с подшипником. Смонтирован на полозьях.
Силовые вертлюги 100 тонн
Высокоэффективные новые вертлюги с прямым гидроприводом.
Вспомогательное оборудование
Гидравлический ловильный яс Superior
Для данного яса выпускается также усилитель.
Гидравлический яс типа Z
Доступны также усилители ясов Z-типа.
Наземный отбойный яс
Яс предназначен для освобождения прихваченного в скважине бурового инструмента. Освобождение происходит в результате нанесения ударов по месту прихвата. Используют при заклинивании спускной колонны.
Ловильные отбойные ясы
Механические ясы. Выпускаются модели со смазкой и без.
Тестер ясов
Устройство для испытания и регулировки ясов. Также Logan Oil Tools производит различные принадлежности для обслуживания ясов.
Разъединительные переходники
Используются для разъединения ловильной, бурильной, насосно-компрессорной, промывочной или испытательной колонны.
Компоненты и детали
Компоненты овершота
Верхний переводник
Верхний элемент овершота. В большинстве случаев оснащен замковым соединением, соответствующим техническим требованиям, в целях обеспечения надлежащего сцепления с извлекаемой колонной.
Корпус
Основной рабочий элемент овершота. Расположен между верхним переводником и направляющей. Внутренний участок с резьбой, соответствующей внешней резьбе плашечного захвата, позволяет равномерно распределить нагрузку, связанную с сжатием или расширением рабочей поверхности корпуса, захвата и извлекаемого инструмента, минимизируя риск повреждения оборудования.
Направляющая
Самый нижний элемент овершота. Направляет инструмент во внутренний механизм захвата. Риск повреждения овершота сведен к минимуму, так как направляющая не пропускает инструмент с размером, превышающим максимально допустимый размер захватываемой овершотом трубы.
Отводной крюк направляющей
Захватные механизмы
Захватный механизм соединяется с корпусом и выполняет функции захвата.
Основные типы захватов Logan Oil Tools: спиральный и корзиночный.
Спиральный захват
Фиксация извлекаемой трубы обеспечивается внутренней насечкой захвата. Левосторонняя спираль захвата по форме совпадает с внутренней скошенной насечкой обоймы.
Корзиночный захват
Расширяющийся цилиндр с щелью с внутренними насечками для фиксации извлекаемого инструмента. Коническая внешняя часть совпадает с внутренней частью корпуса. Существует три типа корзиночных захватов с корзиной: стандартный, для коротких труб и для длинных труб.
Обычный (стандартный) корзиночный захват
Применяется для извлечения труб или инструмента с неизменяемым наружным диаметром. Извлекаемый инструмент полностью проходит сквозь захват, надежная фиксация осуществляется за счет насечек, расположенных по всей длине внутренней части захвата.
Корзиночный захват с упором для извлечения коротких труб
Применяется для ловли муфт, соединенных с разорванным участком трубы выше муфты. В данном захвате предусмотрено два участка насечек с различными внутренними диаметрами. Насечки с меньшим диаметром обеспечивают захват трубы выше переходной муфты и выступают в качестве упора, тем самым обеспечивая захват муфты насечками большего диаметра перед уплотнением при помощи пакера.
Корзиночный захват с упором для извлечения длинных труб
Применяется для ловли замков бурильных труб и переходных муфт. Остающаяся длина ниже захвата достаточна для уплотнения при помощи стандартного или фрезерующего пакера. Внутренний упор на верхней секции не позволяет извлекаемой трубе пройти сквозь захват полностью. Данный упор также предназначен для размещения корзиночного пакера на извлекаемой трубе/инструменте для оптимальной герметизации.
Устройства управления захватов
Устройство управления захвата действует как ключ, они передают крутящий момент от корпуса овершота к захвату, при этом при ловильных работах захват перемещается вертикально внутри корпуса. Различают следующие типы устройств управления захватов: спиральные и корзиночные. Спиральные управляющие устройства применяются со спиральными захватами, они не предусматривают фрезерующих зубцов или механизма уплотнения. Корзиночные устройства управления захватом применяются с корзиночными захватами, их конструкция может быть, как обычной, так и предусматривать механизм уплотнения и/или фрезерующие зубцы.
Механизм уплотнения
Механизм уплотнения используется в случаях, где необходима циркуляция и обеспечивает циркуляцию не вокруг извлекаемой трубы, а по ней. Тип механизма уплотнения зависит от того, используется ли спиральный захват или корзиночный захват.
Пакер типа A
Пакер типа A применяется в овершотах со спиральным захватом. Он обеспечивает уплотнение наружной поверхности с внутренней поверхностью корпуса. Внутренняя кромка обеспечивает уплотнение по диаметру извлекаемой трубы. Каждый пакер типа А предназначен для уплотнения трубы определенного размера в зависимости от размера спирального захвата;
Пакер с фрезерующим торцом
Пакер с фрезерующим торцом используется в овершотах с корзиночным захватом. Одновременно в овершоте может быть установлен только один фрезерующий пакер.
Пакеры с фрезерующим торцом изготавливаются под определенный размер корзиночных захватов.
Удлинитель овершота
Используется, когда верхняя часть трубы, которую необходимо извлечь, повреждена или не может быть захвачена.
Прочие компоненты
Корпус под невращающийся стабилизатор
Манжета уплотнительная
Юбка заводная
Переводник для труболовки с ограничительным кольцом
Ножи для трубореза
