raychem - Системы промышленного обогрева RaychemRaychem является одним из брендов концерна Pentair Thermal Management, производственная и коммерческая деятельность которого охватывает более чем 50 стран по всему миру. Торговая марка Raychem широко известна на мировом уровне в качестве поставщика комплекса продуктов, услуг и готовых технических решений в сфере электрического обогрева.

Продукция Pentair Raychem находит свое применение среди предприятий и организаций, работающих в нефтегазовом секторе, химической и нефтехимической отрасли, фармацевтике, строительстве, пищевой промышленности. Высокие стандарты качества, неуклонное соответствие существующим нормам и требованиям, передовые разработки, полувековой опыт производства и предоставления услуг на мировом рынке способствует выбору потребителей в пользу Raychem.











Системы электрического обогрева

Pentair Raychem является крупнейшим в мире поставщиком полностью укомплектованных систем электрообогрева для применения в промышленности, строительстве и жилых домах.

Промышленные Системы электрического обогрева Raychem используются для обогрева трубопроводов, скважин, резервуаров, площадок; поддержания температуры; защиты от замерзания и обледенения.

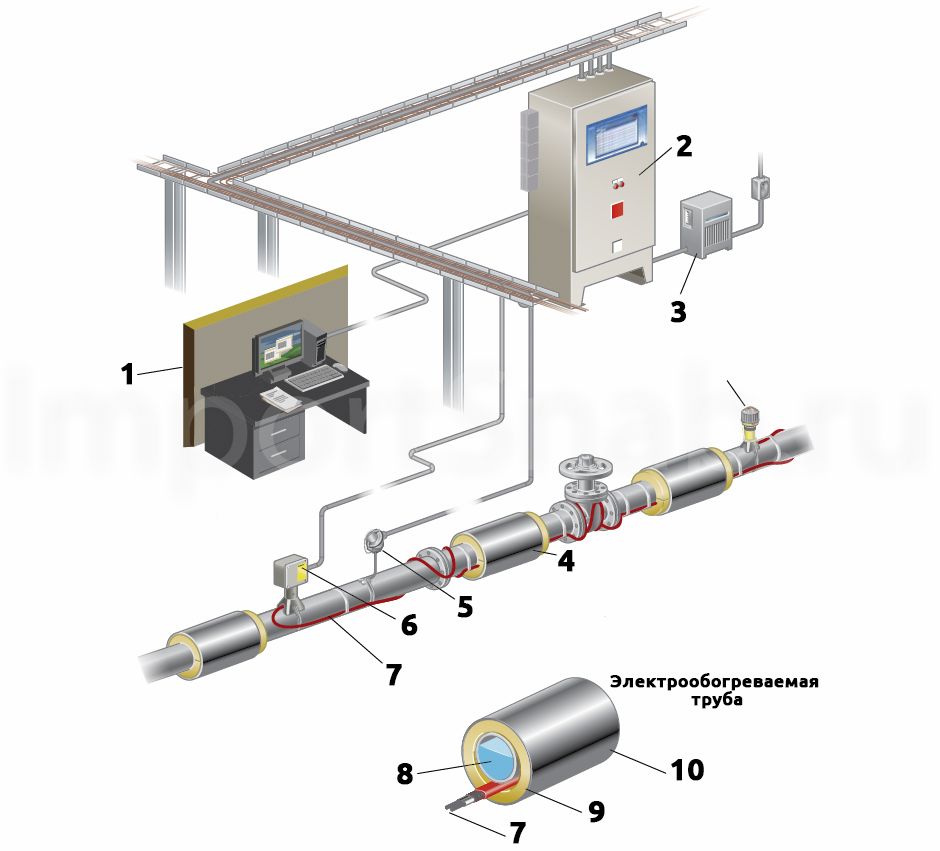

system - Системы промышленного обогрева Raychem

  1. Удаленное конфигурирование и мониторинг с помощью ПО Pentair Raychem
  2. Панель управления и мониторинга
  3. Трансформатор
  4. Изоляционная система
  5. Провод измерения температуры
  6. Подключение силовой проводки
  7. Греющий кабель
  8. Жидкость
  9. Теплоизоляция
  10. Оболочка



Саморегулируемые греющие кабели

Саморегулирующиеся греющие кабели применяются в системах обогрева параллельного типа, где они автоматически подстраивают выходную мощность для стабилизации температуры.

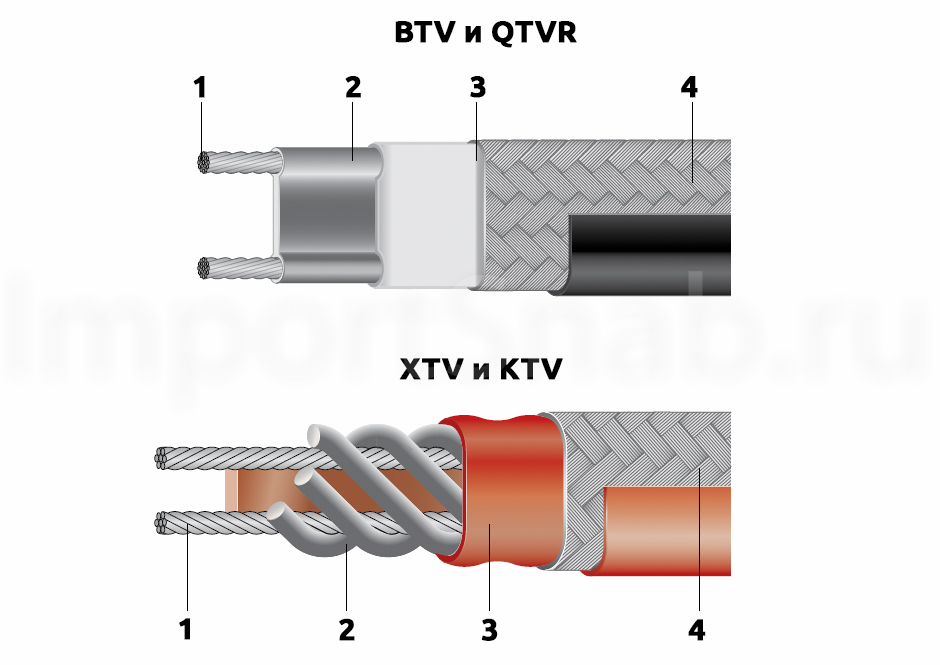

Структура саморегулируемых кабелей

В основе конструкции саморегулируемых греющих кабелей лежит технология проводящих полимеров.

cables - Системы промышленного обогрева Raychem

  1. Шина
  2. Саморегулируемое проводящее волокно
  3. Изоляция
  4. Оплетка из жил и внешняя оболочка из фторполимера

Саморегулируемые греющие кабели Raychem сертифицированы для эксплуатации во взрывоопасных зонах классов 1, 2, 21 и 22.



Ключевые преимущества саморегулируемых кабелей:

  • Простота монтажа
  • Возможность обеспечения большой мощности нагревания
  • Безусловный класс температуры
  • Компенсация небольших источников потерь
  • Равномерная температура обогрева
  • Высокая стойкость к воздействию химических веществ

btv - Системы промышленного обогрева Raychem

BTV

Поддержание температуры до 65°С. Максимальная температура (кратковременное/периодическое воздействие) 85°С.

ktv - Системы промышленного обогрева Raychem

KTV

Поддержание температуры до 150°С. Максимальная температура (кратковременное/периодическое воздействие) 250°С.

qtvr - Системы промышленного обогрева Raychem

QTVR

Обеспечивают поддержание температуры технологических процессов до 110°С.

xtv - Системы промышленного обогрева Raychem

XTV

Обеспечивают поддержание температуры технологических процессов до 121°С.



Самоограничивающиеся кабели

Самоограничивающиеся кабели Pentair Raychem VPL не имеют безусловного класса температуры, его необходимо рассчитывать в зависимости от параметров системы обогрева.

Структура самоограничивающихся кабелей

cables vpl - Системы промышленного обогрева Raychem

  1. Никелированные медные шины
  2. Чистая изоляция (без добавок)
  3. Соединение шин
  4. Фторполимерная внутренняя изоляция
  5. Металлическая оплетка
  6. Фторполимерная внешняя изоляция
  7. Сплав с положительным температурным коэффициентом
  8. Стеклянная пряжа



Кабели с минеральной изоляцией

Под брендом Pyrotenax (с недавнего времени Raychem) несколько десятилетий подряд выпускается минеральная изоляция высочайшего качества.

Кабели с минеральной изоляцией используются в промышленности для поддержания высоких температур (до 600°С) или в процессах с воздействием очень высоких температур (до 1000°C).

Структура кабелей с минеральной изоляцией

mi - Системы промышленного обогрева Raychem



  1. Изоляция из оксида магния
  2. Одножильный провод
  3. Бесшовный металлический кожух



Системы промышленного обогрева с использованием поверхностного эффекта

Системы промышленного обогрева с использование поверхностного эффекта Raychem являются универсальными системами, скомпонованными для передачи тепла по трубопроводам средней и большой протяженности.

Применение: контроль температуры в линиях транспортировки материалов, нагрев резервуаров, подводные транспортировочные линии.

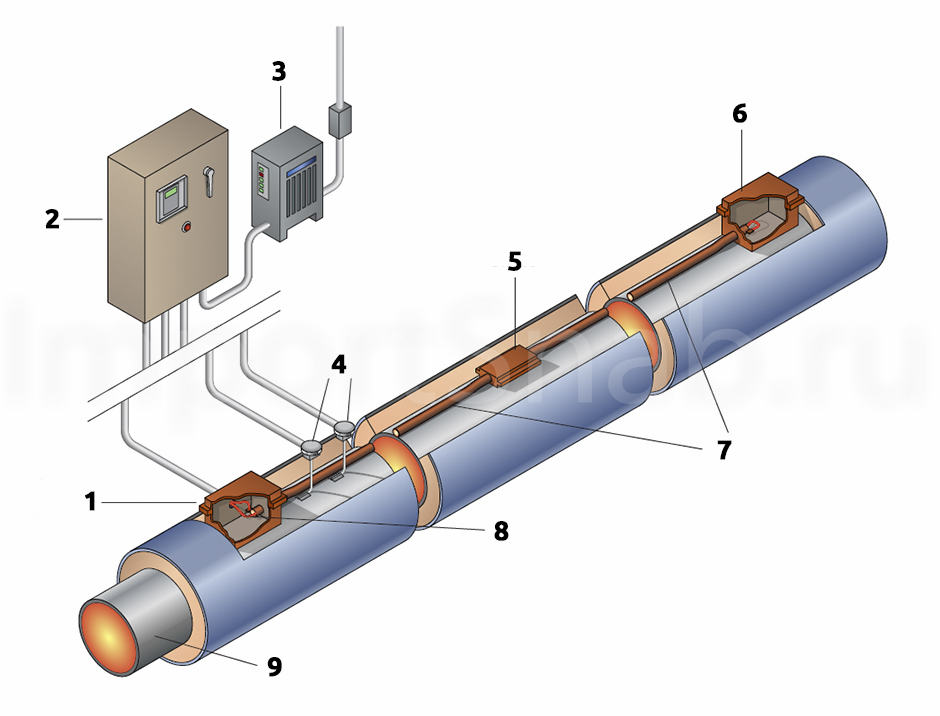

Структура системы

sts - Системы промышленного обогрева Raychem

  1. Клеммная коробка
  2. Панель управления и мониторинга температуры
  3. Трансформатор
  4. Резистивные датчики температуры
  5. Распаячная/ответвительная коробка
  6. Распределительная коробка
  7. Нагревательная трубка
  8. Высокотемпературный провод
  9. Рабочая труба



Последовательные греющие кабели

Ключевое отличие последовательных греющих кабелей от параллельных – это возможность обеспечения более длинных цепей обогрева. Благодаря этому последовательные греющие кабели применяются для обогрева длинных трубопроводов и резервуаров большой вместимости. держание температуры до 260°С.

xpi nh - Системы промышленного обогрева Raychem

XPI-NH

Поддержание температуры до 260°С.

xpi - Системы промышленного обогрева Raychem

XPI

Максимальная температура временного воздействия 300°С.

Средства управления температурой

raystat - Системы промышленного обогрева Raychem

Механические и электронные термостаты

htc - Системы промышленного обогрева Raychem

Системы управления температурой

exe - Системы промышленного обогрева Raychem

Датчики температуры Raychem MONI

tapes - Системы промышленного обогрева Raychem

Принадлежности, монтажные компоненты
