С момента основания, в 1950-ом году, Уолтером Боллом и Йозефом Кирхом в г. Кельне фабрики по производству оборудования, в результате непрерывного развития производственных мощностей и расширения штата, с 25 до 600 сотрудников, Boll и Kirch (Балхир) превратилась в крупную компанию, которая имеет представительства практически во всех европейских странах и на всех континентах.
Сертификация компании проведена в соответствии с ISO 9001/14001 и OHSAS 18001, а ее продукция, выпускаемая под торговой маркой Боллфильтр, соответствует жестким требованиям международных технических стандартов.
Bollfilter широко применяются в нефтегазовой, машиностроительной, деревообрабатывающей, энергетической отрасли, а также на морских судах и железнодорожном транспорте, в системах очистки и подготовки воды.
Автоматические самоочищающиеся фильтры / Фильтры с обратной промывкой
Применение автоматических самоочищающихся фильтров позволяет эксплуатировать систему непрерывно. Очистка фильтра проводится путем его обратной промывки.
На этапе фильтрации среда протекает через фильтрующий элемент. Частицы грязи задерживаются на фильтрующей поверхности. Очищенная среда направляется на выход фильтра.
Как только перепад давления достигает заданного уровня, автоматически запускается рабочий цикл обратной промывки, в ходе которой частицы грязи удаляются с фильтрующей поверхности реверсивным потоком жидкости (в зависимости от технологии это может быть очищенная рабочая жидкость, внешняя промывочная среда, техническая вода или сжатый воздух). Очистка в автоматическом режиме может производиться не только на основе перепада давления, но и по заданной программе с учетом времени использования фильтра.
Основные достоинства автоматических самоочищающихся фильтров / фильтров с обратной промывкой:
- Увеличенная поверхность фильтрации и срок службы.
- Высокая надежность работы всех систем.
- Простота установки, использования и технического обслуживания.
- Модульная компактная конструкция.
- Низкие эксплуатационные расходы и большие интервалы между техническими обслуживаниями.
Автоматические фильтры особенно целесообразно использовать там, где загрязнение происходит постоянно и нет возможности применить ручную чистку с технической или же экономической точки зрения.
Широкий ряд продуктов Boll и Kirch обеспечивает возможность выбора оптимального варианта автоматического фильтра в зависимости от необходимой скорости потока, степени фильтрации и рода рабочей жидкости.
aquaBoll®
Сетчатый фильтр с обратной промывкой.
6.18.3
Предварительная фильтрация морской воды.
8.64/8.72
Тонкая фильтрация для систем низкого давления.
6.19
Болфильтр с внешней промывкой.
6.18
Цилиндрические элементы открываются с обоих концов.
6.03 AOT
Система 2-в-1 для фильтрации и дезинфекции воды.

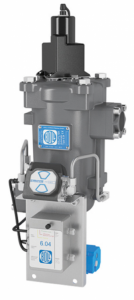

6.04
Автоматические самоочищающиеся фильтры для малых объемов потока.

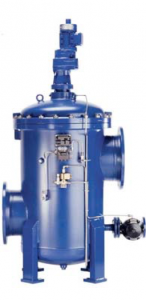

6.18.2
Автоматические фильтры для тяжелых условий эксплуатации.
6.21/6.22
Экономичный топливный масляный фильтр Bollfilter.
6.48
Эффективный фильтр Болкирх с непрерывной обратной промывки.
6.64
Эксплуатация для фильтрации больших объемов жидких топлив.
6.72
Стандартные фильтры Boll и Kirch для смазочных масел и нефтяного топлива.
KSS 6.64
Фильтр для СОЖ.
Основные технические характеристики Boll и Kirch
| Модель/Параметры | Фланцевое соединение | Тип фильтровального элемента | Тонкость фильтрации, мкм | Материал корпуса | Степень давления |
| aquaBoll® | DN 50 – DN 500 / 2″ – 20″ | Цилиндрический сетчатый тонкой фильтрации; фильтровальная свеча; цилиндрический сетчатый | 10–5000 | Чугун с шаровидным графитом, углеродистая сталь с резиновой футеровкой | PN 10, PN 16 |
| 6.18.3 | DN 200 – DN 900 / 20″ – 36″ | Цилиндрические свечи, открываемые с обоих концов; сетка из супер дуплекса (1.4410) | 30, 40 или 50 | До DN 400: чугун с шаровидным графитом; от DN 500: углеродистая сталь | до DN 600: PN 10; от DN 700: PN 6 |
| 8.64/8.72 | DN 65 – DN 150 / 2 1/2″ – 6″ | Ввинчиваемые свечи со звездообразной сеткой из нержавеющей стали | 6, 10 | Чугун с шаровидным графитом | PN 16 |
| 6.19 | DN 50 – DN400 / 2″ – 16″ | Проволочные с клиновидными отверстиями; продольные проволочные свечи с клиновидными отверстиями или свечи из проволочной сетки с гладкой поверхностью | 10–5000 | Чугун с шаровидным графитом; углеродистая сталь; углеродистая сталь с резиновым покрытием; нержавеющая сталь; специальные сплавы | PN 10 (выше – по запросу) |
| 6.18 | DN 500 – DN 1000 / 20″ – 40″ | ||||
| 6.03 AOT | DN 40 / 1 1/2″ | Щелевые свечи; свечи из проволочной сетки | 10–100 | Алюминий / хромоникелевая сталь | 10 бар |
| 6.04 | FNPT DN 40 / 1 1/2″ | Ввинчиваемые свечи (нержавеющая сталь) | Алюминий с твердым покрытием | Макс. 16 бар | |
| 6.18.2 | DN 200 – DN 1000 / 8″ – 40″ | Проволочные свечи с клиновидными отверстиями, с гладкой поверхностью и гидродинамическим элементом | 30–5000 | Углеродистая сталь; углеродистая сталь с резиновым покрытием; нержавеющая сталь; специальные сплавы | PN 6 / PN 10 |
| 6.21-6.22 | DN 50 (по запросу с адаптером для DN 32/1 1/4 ″) / 2″ | Многосегментные | 10, 25, 34, 48 | Чугун с шаровидным графитом | PN 16 |
| 6.48 | DN 40 – DN 300 / 1 1/2″ – 12″ | Проволочные свечи с клиновидными отверстиями | 10–48 | PN 2–PN 10 | |
| 6.64 | DN 100 – DN 400 / 4″ – 16″ | Cетчатые и звездообразные свечи (из нержавеющей стали с гладкой поверхностью) | 6–50 | PN 10/16 (для DN 400 только PN10) | |
| 6.72 | DN 40 – DN 80 / 1 1/2″ – 3 ″ | 6–200 | PN 16 | ||
| KSS 6.64 | DN 100 – DN 400 / 4″ – 18″ | 6–150 | PN 10/16 (для DN 400 только PN10) |
Двухкамерные фильтры
Конструктивно эти фильтры имеют две камеры и переключающий клапан, одна камера работает постоянно, а вторая камера находится в режиме ожидания. По мере загрязнения фильтровального элемента первой камеры происходит рост перепада давления, и когда он достигает заданного значения осуществляется переключение потока жидкости на вторую камеру с чистым фильтровальным элементом. Загрязненный фильтровальный элемент с первой камеры извлекается, очищается и устанавливается на место. Переключение потока в двухкамерных фильтрах происходит без скачка давления в системе и гидроударов.
Основные достоинства Boll и Kirch:
- Компактное конструктивное устройство.
- Минимальное падение давления.
- Удобное и простое техническое обслуживание.
- Низкие эксплуатационные расходы.
Фильтры двухкамерного типа в основном используются в тех случаях, когда отключение оборудования и систем не является практичным или весьма неэкономичным вариантом.
Однокамерные фильтры Boll и Kirch
Являются базовыми моделями и используются для защиты оборудования и систем от загрязнения и заиления. Предназначены для установки в местах, где систему или фильтр можно отключить с помощью запорных устройств.
Очистка фильтровального элемента производится после снятия давления с камеры. Фильтровальный элемент извлекается из камеры и очищается промывочной жидкостью или сжатым воздухом.
Основные достоинства:
- Минимальные потери давления.
- Надежная компактная конструкция с минимальным числом компонентов.
- Простое и удобное обслуживание.
Многообразие конструкций фильтров и материалов исполнения фильтровальных элементов обеспечивает широкую область применения однокамерных фильтров.
Фильтры-коалесцеры
Фильтрующий элемент таких фильтров состоит из двух слоев, которые выполняют различные задачи. Первый слой используется для отделения твердых частиц, которые могут попасть в газовый поток. Второй слой используется для отделения капель жидкости путем объединения капель при прохождении через специально разработанную сетку.
Небольшие капли жидкости, содержащиеся в газе, соединяются вместе на флисе, образуя более крупные капли, которые под действием силы тяжести и после достижения определенного размера стекают вниз по флисовой ткани к основанию. Отделенная жидкость собирается и находится в резервуаре для жидкости. Для измерения уровня жидкости можно использовать системы измерения уровня, магнитные указатели уровня или смотровые стекла (дополнительные аксессуары).
Коалесцентные фильтры обычно используются в качестве тонкого сепаратора капель для концентраций, которые обычно находятся в диапазоне частей на миллион.
Фильтры циклоны / демистеры
Демистеры (каплеуловители или сепараторы капель) служат для отделения капель жидкости из текучих газообразных сред и фильтрации газа. Работают как предварительный сепаратор, когда сжиженный газ сильно загрязнен. Твердые вещества могут быть отделены только до определенной степени. Кроме того, каплеуловители чрезвычайно чувствительны к изменениям рабочих условий, таких как давление или объемный расход.
Циклоны, как и демистеры, используется в качестве предварительного сепаратора, когда ожидается, что газ будет сильно загрязнен жидкими и твердыми частицами. Циклон отделяет высокое содержание твердых веществ, а также высокое содержание влаги. Эффективность сепарации основана на центробежной силе, которая переносит частицы к внешней стенке циклона.
Сепараторы капель используются на химических и нефтехимических заводах, в оффшорном секторе, градирнях, экологии, на электростанциях; везде, где капли должны быть надежно отделены от потоков газа. Сепараторы капель не только повышают безопасность процесса и эффективность очистки газа, но и вносят существенный вклад в защиту окружающей среды.
Модели двухкамерных фильтров: BFD-CY, CYD, CY DBB и CYD DBB, однокамерных – BFB-CY и CYD.
Подробнее о фильтрах Boll и Kirch на сайте производителя: https://www.bollfilter.com.
