Компания Atlas Copco разрабатывает и производит промышленное компрессорное оборудование. Работает в четырех областях – компрессорные, вакуумные, энергетические и промышленные технологии.
ДКС Atlas Copco – универсальность, экономичность, эффективность
Повысить давление в производственных процессах можно двумя способами:
- Установить автономный компрессор высокого давления.
- Предпочесть экономичное комбинированное решение – компрессор + бустер (ДКС).
Почему второй вариант выгоден? – Используя предварительно сжатый воздух можно уменьшить диапазон давления на входе и выходе. Технология позволяет повысить производительность, и рабочий ресурс, снизить энергозатраты.
Компания Atlas Copco предлагает различные по конструктиву, производительности, комплектации, производственному назначению модели ДКС. Модификации моделей ДКС, предлагаемые брендом – с масляным впрыском и работающие по безмасляной технологии.

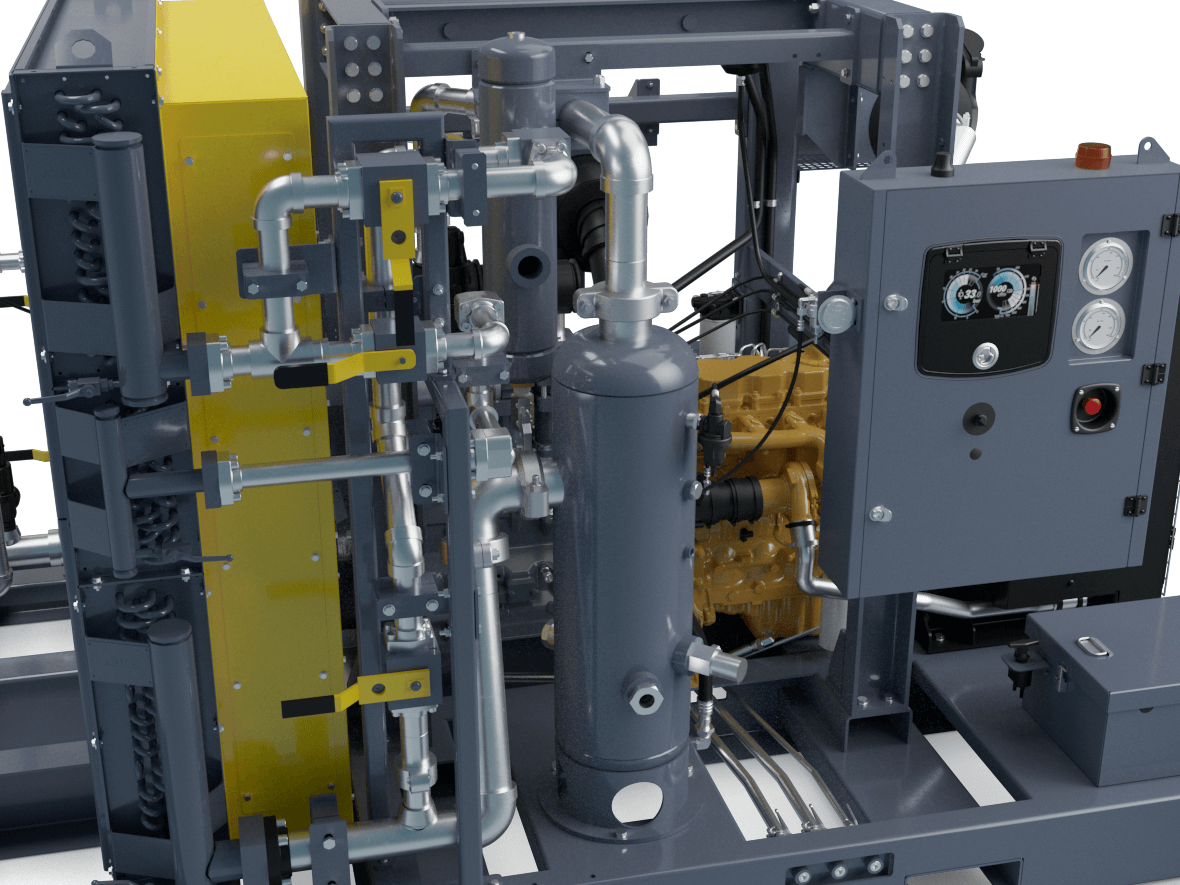

ДКС Atlas Copco B18 TT с масляным впрыском, дизельным приводом
Дизельная ДКС B18 TT повышает давление до 207 бар.
Комплектация:
- одноступенчатый компрессор до 100 бар и двухступенчатый компрессор до 207 бар выходного давления.
- давление на входе – 24 — 35 бар.
Компрессор – часть производственной линии, комплектация которой определяется рабочими требованиями. ДКС может комплектоваться по нужным рабочим параметрам:
- рабочее давление наддува: определяется комбинацией наддува и выходным давлением компрессора подаваемого воздуха (24 или 35 бар);
- точка росы – сушилка обеспечивает точку росы до -40°C.
- тип газа – добавление генератора азота может изменить сжатый воздух компрессора подаваемого воздуха на газообразный азот.
Конечным результатом будет газ высокого давления (воздуха или азота) до 345 бар и точки росы до -40°C.
Комплектация для воздуха или азота, может быть модифицирована компрессорами на 35 бар, с различной производительностью, соответствующими осушителями, угольными колоннами или мембранными генераторами азота.
Технические характеристики
| ДКС B18 | Б18-62/2175 | Б18-63/3000 | |
| Тип насоса | Модель 855 6 цилиндров, возвратно-поступательные
| ||
| Приводной двигатель | Caterpillar C18 630 л.с. при 1800 об/мин
| ||
| Ступени сжатия | 1 ступень | 2 ступени | 3 ступени |
| Максимальное давление всасывания (бар) | 350/24
| 325/22 | |
| Максимальное давление нагнетания (бар) | 800/55 | 2175/7150 | 3000/ 207 |
| Производительность при максимальном давлении всасывания cfm — м3/мин | 3600/102 | 2700/76,5 | 1900 / 54 |
| Емкость бустерного масла (литр) | 38 | ||
| Объем моторного масла (литр) | 38 | ||
| Емкость топливного бака (литр) | 613 | ||
| Максимальная рабочая температура окружающей среды (°C) | 52 | ||
| Вес (кг) | 8 436 | ||
| Габариты (см) | 549 х 221 х 222 | ||
| Всасывающее соединение Резьба NPT ГОСТ 6111-52 | 4″ | 3″
| |
| Нагнетательное соединение Резьба NPT ГОСТ 6111-52 | 3″ | 1 1/2″ | |
Стандартный функционал ДКС B18:
- автоматическая система загрузки/выгрузки;
- бортовой топливный бак;
- байпасный коллектор бустера (только одно- и двухступенчатый);
- регулировка оборотов двигателя;
- концентрические клапаны двойного действия
- ступенчатые клапаны на двухступенчатых моделях
- бустерный блок с водяным охлаждением
- предварительный (+8°C) и дополнительный (+28°C) охладители совместимые с компрессорами любой модели;
- резервуар всасывающего скруббера;
- реле низкого давления;
- открытая платформа с четырехточечным подъемом;
- система запуска и управления 24 В постоянный ток;
- всасывающие, межступенчатые и нагнетательные предохранительные клапаны.
Есть функциональная приборная панель, контролирующая давления, температуры. Предусмотрена функция контроля с полным защитным отключением, индикаторы неисправностей.
Дополнительные опции автоматики, управления:
- цифровая панель управления;
- автоматический сливной клапан скруббера;
- комплект для холодной погоды (для контейнерных установок)
- ручные жалюзи перед охладителями
- пневматический стартер высокого давления;
- искрогаситель;
- клапан отключения при превышении скорости
- впускной сажевый фильтр;
- подсветка для работы в ночное время.
- комплекты клапанов и поршней.
Модель ДКС Hurricane B18-62/2250 Rig-Safe для нефтегазовой отрасли обеспечивает производительность 62 м3/минуту при давлении 155 бар в двухступенчатом режиме и давлении всасывания 24 бар.
Опции:
- впускным запорный клапан;
- искрогаситель;
- пневматический стартер;
- огнестойкие антистатические ремни вентилятора;
- батарейный отсек и разъединитель батареи;
- визуальная и звуковая сигнализация;
- аварийный стоп-режим, разъем для дистанционного отключения PSD;
- защита от превышения скорости;
- внешний клапан отсечки топлива;
- топливо проводящие каналы защищены оплеткой из нержавеющей стали.
Rig-Safe Hurricane B18-62/2250 встроен в специально адаптированный контейнер, оборудованный для морских требований. Контейнер рассчитан на суровые условия и экстремальные температуры. Он оснащен сертифицированными стропами и скобами, отверстиями для вилочных погрузчиков. Устойчив к атмосферным воздействиям, звукоизоляции и герметичен.
Hurricane B18-62/2250 может работать в одноступенчатом и двухступенчатом режиме. Надежный двигатель CAT (A), с автоматической системой загрузки/разгрузки, которая при определенных условиях заставляет двигатель замедляться до скорости холостого хода, что позволяет экономить топливо.
Модель разработана для разведочного бурения нефти и газа, обслуживания скважин (испытания, каротаж, очистка и разрыв пласта).
ДКС DXT 85 VSD
Модельный ряд ДКС, оборудованный компрессором с регулируемой скоростью VCD. Это ноу-хау бренда Atlas Copco позволяет снизить потребление энергии в среднем до 50% по сравнению с компрессором с фиксированной скоростью. Обеспечивает увеличение производительности, бесшумную работу (до 62 дБ).
Воздушный компрессор с фиксированной скоростью работает на одной скорости все время. Потребляет мощность, необходимую при максимальной производительности даже если производственная потребность меньше. Скорость двигателя неизменна, поэтому для снижения производительности надо регулировать клапан впуска.
Компрессор с регулируемой скоростью (VSD) работает в любом диапазоне скоростей. Автоматически регулируется скорость, в соответствии с необходимой производительностью.
ДКС DXT 85 VSD обеспечивает:
- безмасляный воздух класс 0;
- длительную безремонтную эксплуатацию
- экономию энергии;
- гибкое управление и контроль, настройку рабочего режима;
- оптимизацию эксплуатационных затрат.
Характеристики
- максимальное давление – 42 бар;
- производительность:
- 7,5 бар – 16 м3/мин;
- 9,5 бар – 20,2 м3/мин.
Технология безмасляного воздуха не требует установки сменных фильтров. Это снижает затраты на очистку нефтяного конденсата и потери энергии от снижения давления на фильтре. Безмасляная технология исключает утечки, высокое потребление энергии, не требует дополнительных затрат на обработку конденсата (сбора/удаление).
ДКС DNS 160 VSD
Технические характеристики:
- максимальное давление – 45 бар;
- производительность при всасывании 9 бар – 37,9 м³/мин.
ДКС этой модели также оснащена компрессором с регулируемой скоростью VCD и безмасляным поршневым компрессором.
ДКС Atlas Copco HNX 210 VSD
Безмасляный компрессор с электроприводом. Повышение давления на выходе до 70 бар, производительность – 37 м3/мин. Экономное энергопотребление – привод VSD. Мобильная комплектация ДКС на прицепе для удобна и легко транспортируется.
Модель ДКС разработана для разных отраслей – нефтегазовой (опрессовка, рекомпрессия азота), обрабатывающей (выдув пресс-форм, ПЭТ-бутылок, рекомпрессия азота), для применения на электростанциях (испытания турбин на утечку или превышение скорости).
PBE 1600 VSD+ Booster Compressor
ДКС оснащена безмасляным поршневым компрессором с регулируемой скоростью VCD+.
Характеристики:
- диапазон давления – до 25 бар:
- расход – до 3200 м³/ч;
- низкий уровень шума;
- сертифицированное отсутствие масла класса 0.
Воздушные компрессоры VSD+ дают сэкономить до 60% энергии за счет повышения операционной эффективности, нулевого времени разгрузки и более стабильной подачи воздуха под давлением на производственное оборудование. Удаление конденсата из компрессорной системы — одна из последних инноваций моделей VSD.
Предусмотрено два варианта управления – сенсорный дисплей Elektronikon Touch и мобильное приложение SMARTLINK.
Режим Boost Flow обеспечивает повышение производительности. Предусмотрена совместимость OPC UA, позволяющая контролировать взаимодействие производственного оборудования. В одной сети сжатого воздуха можно установить до 6 воздушных компрессоров, используя эквалайзер (дополнительная опция), для более крупных установок.
ЗиП к компрессорам и ДКС Atlas Copco
Детали компрессора изнашиваются и требует замены. Детали для масляных, поршневых или винтовых компрессоров, ДКС Atlas Copco всегда можно заказать по нужным техническим характеристикам в нашей компании:
- Оригинальные запасные части к компрессорам по запросу – ступени сжатия ко всем моделям оборудования бренда, подшипники винтовых компрессоров, сменная компрессорная часть типа G, центробежные компрессоры, сушильные охладители.
- Электродвигатели.
- Комплекты впускных, обратных клапанов минимального давления, масляных запорных клапанов, сливные клапана.
- Электроника – панели управления, контроллеры, трансформаторы.
- Датчики вибрации центрифуги, адаптеры, локаторы спутниковых сигналов.
- Системы фильтрации – прецизионные масляные фильтры, воздушные фильтры и фильтры-сепараторы, обеспечивающие оптимальную производительность.
- Ремкомплекты для герметизации.
- Масло для воздушных компрессоров. Синтетические или органические компрессорные масла продлевают срок службы, увеличивают производительность.
- AIRnet – комплексная система трубопроводов сжатого воздуха.
Специалисты компании AMCOR подробно ответят на все вопросы, подберут спецификацию, модель запасных частей, комплектующих, ремкомплектов и дополнительного оборудования ориентируясь на технические характеристики, режим эксплуатации конкретного оборудования, требования по модернизации, масштабированию ДКС.
