Усердная научно-исследовательская работа, инновационные разработки, постоянное совершенствование производства и технологий, широкий набор предоставляемых опций станков позволяют компании успешно конкурировать на международных рынках. Сегодня продукция Paragon Machinery продается в более чем 40 странах мира.
Станки для шлифования инструмента
Станки Paragon Machinery для шлифования инструмента GT предназначены для шлифования различных видов инструмента (сверла, концевые фрезы и др.) при изготовлении и восстановлении. Станки спроектированы в Германии, оснащены швейцарской системой ЧПУ NUM Flexium с контролем до 5-ти осей и программным обеспечением NUMROTO плюс для 3D-шлифования инструмента.
|
GT-520 Габариты обрабатываемого инструмента (max), мм: длина – 210, ø – 120. Мощность шпинделя: 7,5 кВт. |
GT-520G Габариты обрабатываемого инструмента (max), мм: длина – 210, ø – 120. Мощность шпинделя: 12 кВт. |
GT-530 Габариты обрабатываемого инструмента (max), мм: длина – 300, ø – 150. Мощность шпинделя: 12 кВт. |
Бесцентрово-шлифовальные станки

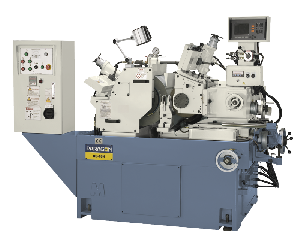

Станки RC серии используются для врезного шлифования и шлифования «на проход» различных тел вращения с фасонными, гладкими и коническими поверхностями. Удобны в эксплуатации, позволяют экономить рабочее время благодаря системе автоматической загрузки и выгрузки заготовок. В базовой комплектации система ЧПУ FANUC (для CNC), NC контроллер PROFACE (для NC).
|
RDC-20CNC Зона обработки: ø 3 – 250 мм. Мощность сервомотора: 2,9 кВт. Скорость вращения шлифовального круга: 2000 об/мин. |
RC-12CNC, RC-18CNC, RC-1812CNC, RC-20CNC Зона обработки: ø 1 – 30, 2 – 50 мм. Мощность сервомотора: 1,3; 1,8; 2,9 кВт. Скорость вращения шлифовального круга: 2000 об/мин. |
RC-12Н, RC-18Н, RC-20Н Зона обработки: ø 1 – 30, 2 – 50 мм. Мощность сервомотора: 1,3; 1,8; 2,9 кВт. Скорость вращения шлифовального круга: 2400, 2700 об/мин. |
RC-12В, RC-16В, RC-18В, RC-1812В, RC-20В Зона обработки: ø 1 – 30, 2 – 40, 2 – 50 мм. Мощность сервомотора: 1,3; 1,8; 2,9 кВт. Скорость вращения шлифовального круга: 2000 об/мин. |
|
RC-12NC, RC-18NC Зона обработки: ø 2 – 50 мм. Мощность сервомотора: 1,3 и 1,8 кВт. Скорость вращения шлифовального круга: 1900, 1350 об/мин. |
RRC-12, RC-18, RC-1812, RC-20 (серия Эконом) Зона обработки: ø 1 – 30, 2 – 50 мм. Мощность сервомотора: 1,3; 1,8; 2,9 кВт. Скорость вращения шлифовального круга: 2000 об/мин. |
Высокоскоростные бесцентрово-шлифовальные станки
Высокопроизводительные станки серии RHC имеют жесткую двух опорную конструкцию шпинделя для обеспечения стабильной и высокоточной обработки в тяжелых режимах. Оснащены системой ЧПУ FANUC с цветным экраном новейшей технологии.
|
RHC-620CNC, RHC-620B Зона обработки: ø 10 – 100 мм. Скорость вращения шлифовального круга: 1550 об/мин. |
RHC-630CNC, RHC-650CNC Зона обработки: ø 10 – 125 мм. Скорость вращения шлифовального круга RHC-630CNC 1600 об/мин, RHC-630CNC – 3000 об/мин. |
Внутришлифовальные станки
Внутришлифовальные станки применяются для шлифования внутренних поверхностей способом осевой подачи и врезным шлифованием. Сверхжесткая конструкция с гидростатической смазкой и большой ассортимент опций позволяют использовать станки в единичном, серийном и массовом производстве. В базовой комплектации система ЧПУ FANUC (для CNC), NC контроллер PROFACE (для NC).
|
RTG-100CNC Габариты обрабатываемых изделий (max), мм: ø – 100, глубина – 100. Скорость вращения шпинделя: 0…1000 об/мин. Шаг по оси Х (min): 0,0001 мм. |
RIG-150CNC Габариты обрабатываемых изделий (max), мм: ø – 150, глубина – 150. Скорость вращения шпинделя: 0…800 об/мин. Шаг по оси Х (min): 0,0001 мм. |
RIG-150NC Габариты обрабатываемых изделий (max), мм: ø – 150, глубина – 150. Скорость вращения шпинделя: 0…800 об/мин. Шаг по оси Х (min): 0,001 мм. | RIG-150 Габариты обрабатываемых изделий (max), мм: ø – 150, глубина – 150. Скорость вращения шпинделя: 0…800 об/мин. Шаг по оси Х (min): 0,001 мм. |
Угловые круглошлифовальные станки с ЧПУ
Угловые круглошлифовальные станки с ЧПУ предназначены для быстрого и высокоточного многоторцевого, продольного и профильного шлифования. Данные станки Paragon снащены системой ЧПУ FANUC с цветным экраном новейшей технологии, датчиками для контрольной привязки и отсчета перемещений по оси Х.
|
GA-2020CNC, GA-3515CNC, GA-3535CNC, GA-3570CNC Торцекруглошлифовальные станки. Зона обработки (max), мм: ø – 100, 320. Межцентровое расстояние, мм: 200; 150; 350; 700. |

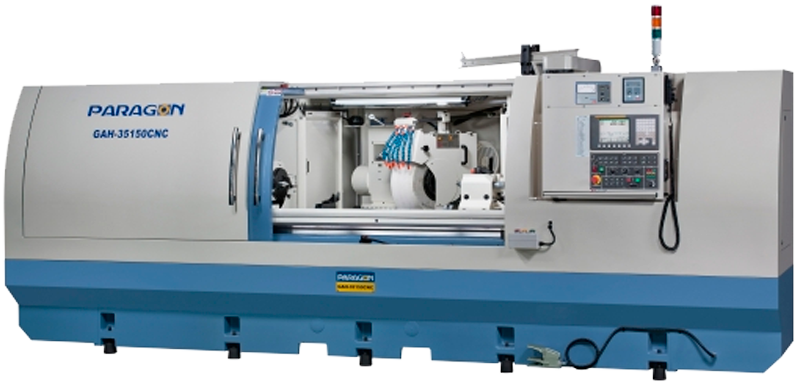

GAH-3540CNC, GAH-3580CNC, GAH-35100CNC, GAH-35150CNC Станки для тяжелых режимов работы. Зона обработки (max), мм: ø – 320. Межцентровое расстояние, мм: 400; 800; 1000; 1500. |
Универсальные круглошлифовальные станки
Компактные универсальные станки для шлифования наружных и внутренних поверхностей тел вращения. Предлагается полный набор исполнений станков: S – для ручного управления, P – полуавтоматические с гидромеханическим управлением, NC – полуавтоматические с контроллером PROFACE, CNC – с системой ЧПУ FANUC. Высокопроизводительные станки серии GUH разработаны для еще более эффективной и высокоскоростной обработки.
|
GU-2020CNC, GU-3250CNC, GU-32100CNC, GU-35100CNC Зона обработки (max), мм: ø – 160, 280. Межцентровое расстояние, мм: 200; 500; 1000. |
GUH-3540CNC, GUH-3580CNC, GUH-35100CNC, GUH-35150CNC Зона обработки (max), мм: ø – 320. Межцентровое расстояние, мм: 400; 800; 1000; 1500. |
GU-3250NC, GU-3275NC, GU-32100NC Зона обработки (max), мм: ø – 280. Межцентровое расстояние, мм: 500; 750; 1000. |
GU-3250P/S, GU-3275P/S, GU-32100P/S Зона обработки (max), мм: ø – 280. Межцентровое расстояние, мм: 500; 750; 1000. |
Полигональные шлифовальные станки
Полигональные шлифовальные станки предназначены для обработки не круглых поверхностей таких деталей как эксцентрики, коленчатые и распределительные валы. Конструктивно отличаются высокой скоростью подачи, температурной стабильностью, превосходным демпфированием вибрации. Контроллер FANUC 31i способен контролировать перемещение величиной в нанометр.
|
Ultra GU-3250CNC Зона обработки (max), мм: ø – 280. Межцентровое расстояние, мм: 500 |
